MC Hydraulic & Angle Lock Vise
HV Vise System

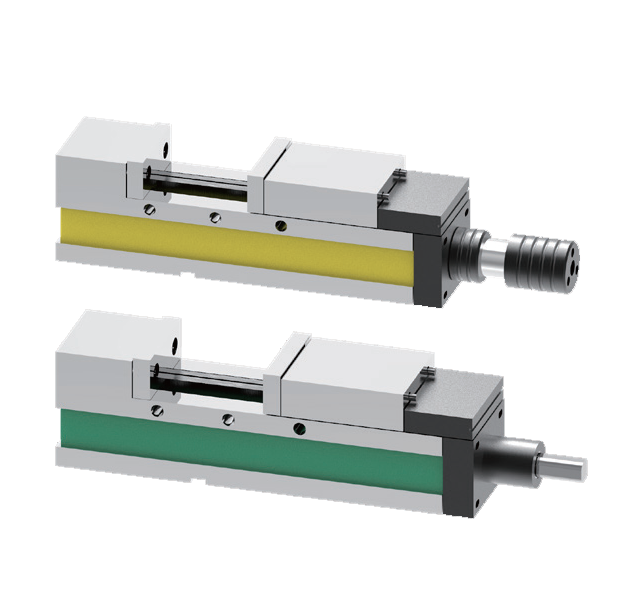

MC Hydraulic & Angle Lock Vise
One piece castin of vise bed and flexed jaw.
Down thrust "Semis-sphere Segment" mechanism-eliminates jaw life and work tilt.
Rigid materoal-vise body of ductile iron FCD60JIS (equal to GGG60) with 60 kgs/mm² or 80,000 psi tensile strength.
Vise bed flame with harden treatment up to HRC 45° and up wear and maintain for long.
Down thrust "Semis-sphere Segment" mechanism-eliminates jaw life and work tilt.
Rigid materoal-vise body of ductile iron FCD60JIS (equal to GGG60) with 60 kgs/mm² or 80,000 psi tensile strength.
Vise bed flame with harden treatment up to HRC 45° and up wear and maintain for long.
| NO | Item | JIS grade 1 | Guaranteed |
| 1 | Vise side-lock on bottom slide way square | 0.020 100mm | 0.010 100mm |
| 2 | Keyways on bottom of vise bed square to clamping surface of jaw plate. | 0.020 100mm | 0.015 100mm |
| 3 | Both jaw plate parallel | 0.020 100mm | 0.020 100mm |
| 4 | Max opening test block parallel to bottom of vise body. | 0.050 100mm | 0.030 100mm |
| 5 | Top of rectangular test block clamped tightly by jaw parallel to bottom of vise body. | 0.030 100mm | 0.020 100mm |
| 6 | Surface of vise bed parallel to bottom of vise body. | 0.020 100mm | 0.015 100mm |
SPECIFICATIONS
(Please contact the sales about the latest specification of products)
Hydraulic Type BTCAS5100110
(Unit/mm)Spec.：HV-100V
A：101、B：380、C：480
D：85、E：48、F：80
G：125、I：16
Jaw Opening(Max.)：
J：135、J1：200、J2：240、J3：330
Clampng Force：4000 KGF
Weight Body：27 KGS
Hydraulic Type BTCAS5100210
(Unit/mm)Spec.：HV-100V
A：101、B：380、C：480
D：85、E：48、F：80
G：125、I：16
Jaw Opening(Max.)：
J：135、J1：200、J2：240、J3：330
Clampng Force：4000 KGF
Weight Body：27 KGS
Hydraulic Type BTCAS5100310
(Unit/mm)Spec.：HV-160V
A：161、B：535、C：635
D：105、E：58、F：100
G：165、I：18
Jaw Opening(Max.)：
J：250、J1：330、J2：370、J3：480
Clampng Force：5500 KGF
Weight Body：58 KGS
Hydraulic Type BTCAS5100410
(Unit/mm)Spec.：HV-160VL
A：161、B：585、C：685
D：105、E：58、F：100
G：165、I：18
Jaw Opening(Max.)：
J：300、J1：380、J2：420、J3：530
Clampng Force：5500 KGF
Weight Body：62 KGS
Hydraulic Type BTCAS5100510
(Unit/mm)Spec.：HV-200V
A：201、B：610、C：710
D：110、E：63、F：108
G：190、I：18
Jaw Opening(Max.)：
J：300、J1：370、J2：430、J3：550
Clampng Force：6900 KGF
Weight Body：81 KGS
Mechanical Type BTCAS5200110
(Unit/mm)Spec.：V-100V
A：101、B：380、C：440
D：85、E：48、F：80
G：125、I：16
Jaw Opening(Max.)：
J：135、J1：200、J2：240、J3：330
Weight Body：26 KGS
Mechanical Type BTCAS5200210
(Unit/mm)Spec.：V-130V
A：131、B：445、C：505
D：95、E：55、F：85
G：150、I：18
Jaw Opening(Max.)：
J：190、J1：250、J2：300、J3：390
Weight Body：39 KGS
Mechanical Type BTCAS5200310
(Unit/mm)Spec.：V-160V
A：161、B：535、C：595
D：105、E：58、F：100
G：165、I：18
Jaw Opening(Max.)：
J：250、J1：330、J2：370、J3：480
Weight Body：59 KGS
Mechanical Type BTCAS5200410
(Unit/mm)Spec.：HV-160VL
A：161、B：585、C：645
D：105、E：58、F：100
G：165、I：18
Jaw Opening(Max.)：
J：300、J1：380、J2：420、J3：530
Weight Body：61 KGS
Mechanical Type BTCAS5200510
(Unit/mm)Spec.：V-200V
A：201、B：610、C：670
D：110、E：63、F：108
G：190、I：18
Jaw Opening(Max.)：
J：300、J1：370、J2：430、J3：550
Weight Body：80 KGS
