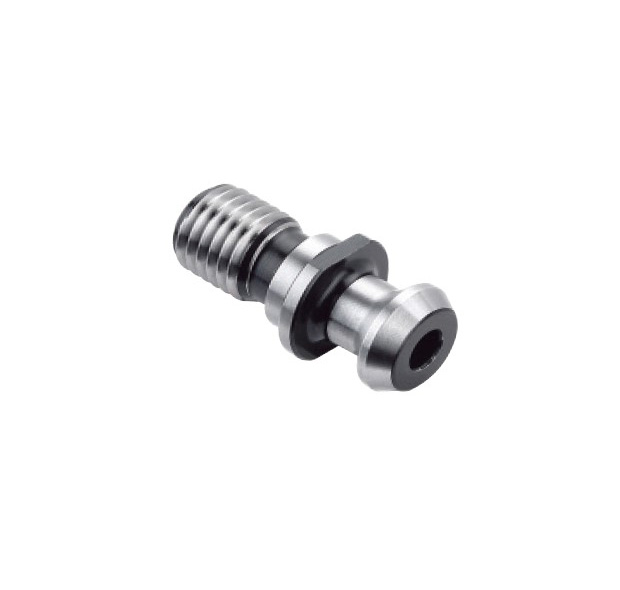

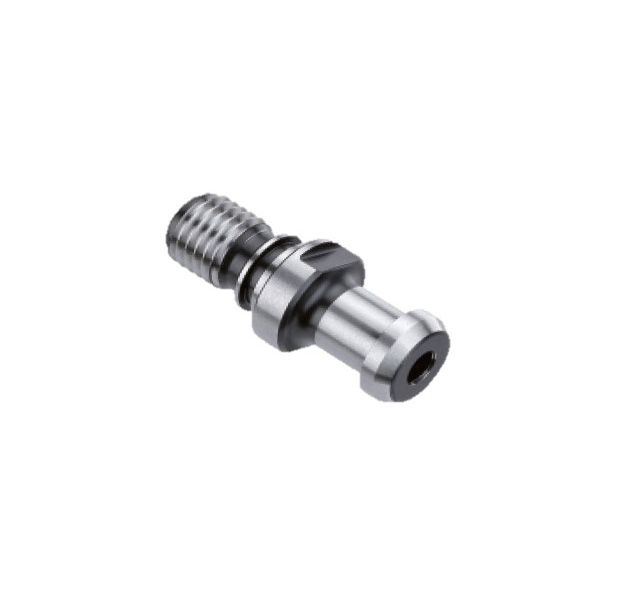

Pull Stud DIN JIS Type
DIN JIS Type Pull Stud

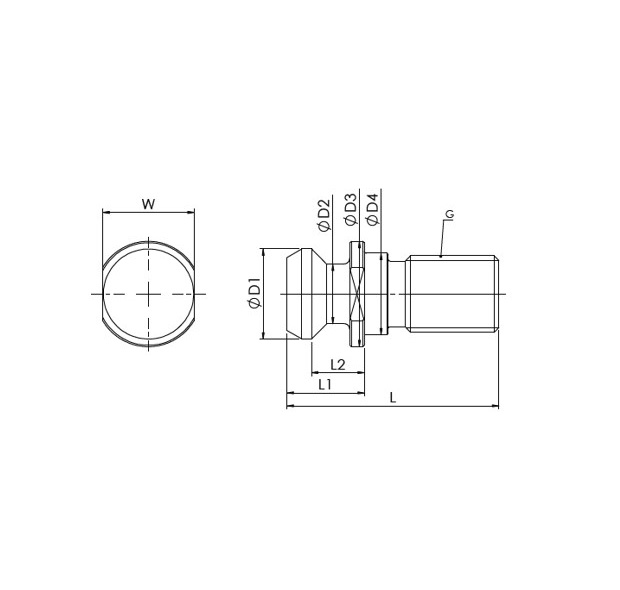

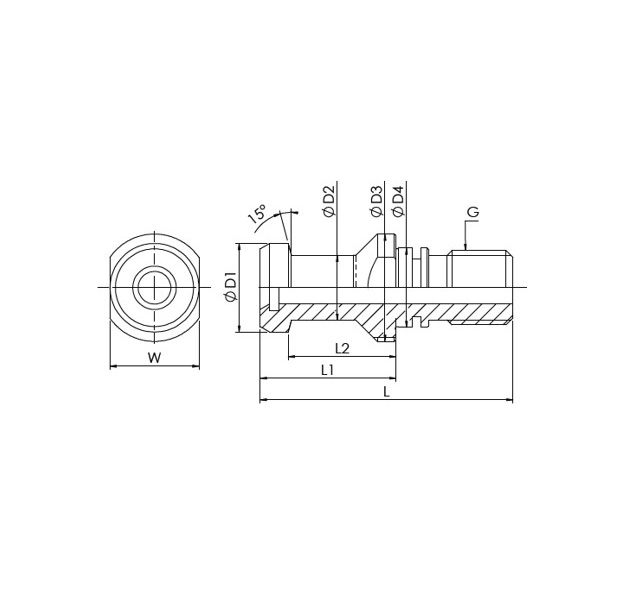

SPECIFICATIONS
(Please contact the sales about the latest specification of products)
BE812DO03A
Type:DNI 40-A-L-O0W: 19
L: 54
L1: 29
L2: 23
ØD1: 19
ØD2: 14
ØD3: 23
ØD4: 17
ØT: -
Ød5: -
G: M16xP2.0
fig: 3
BE813JS01A
Type:JIS 6339-40PBW: 19
L: 54
L1: 29
L2: 23
ØD1: 19
ØD2: 14
ØD3: 23
ØD4: 17
ØT: -
Ød5: -
G: M16xP2.0
fig: 1
BE813JS03A
Type:JIS 6339-30PBW: 13
L: 43
L1: 23.4
L2: 18.4
ØD1: 12
ØD2: 8
ØD3: 16.5
ØD4: 12.5
ØT: -
Ød5: -
G: M12xP1.75
fig: 1
BE813JS04A
Type:JIS 6339-50PBW: 30
L: 74
L1: 34
L2: 25
ØD1: 28
ØD2: 21
ØD3: 38
ØD4: 25
ØT: -
Ød5: -
G: M24xP3.0
fig: 1
BE813JS02A
Type:JIS 6339-40PW: 19
L: 54
L1: 29
L2: 23
ØD1: 19
ØD2: 14
ØD3: 23
ØD4: 17
ØT: 7
Ød5: -
G: M16xP2.0
fig: 1
BE813JS06A
Type:JIS 6339-30PW: 13
L: 43
L1: 23.4
L2: 18.4
ØD1: 12
ØD2: 8
ØD3: 16.5
ØD4: 12.5
ØT: 4
Ød5: -
G: M12xP1.75
fig: 1
BE813JS07A
Type:JIS 6339-50PW: 30
L: 74
L1: 34
L2: 25
ØD1: 28
ØD2: 21
ØD3: 38
ØD4: 25
ØT: 10
Ød5: -
G: M24xP3.0
fig: 1
BE813MW02A
Type:BT 40-45MAZAKW: 19
L: 44.1
L1: 19.1
L2: 14
ØD1: 18.8
ØD2: 12.45
ØD3: 22
ØD4: 17
ØT: 7
Ød5: -
G: M16xP2.0
fig: 2
BE813MW01A
Type:BT 50-45MAZAKW: 30
L: 65.2
L1: 25.1
L2: 17.58
ØD1: 28.95
ØD2: 20.83
ØD3: 37
ØD4: 25
ØT: 10
Ød5: 16
G: M24xP3.0
fig: 2
BE813MW03A
Type:BT 40-45PBMAZAKW: 19
L: 44.1
L1: 19.1
L2: 14
ØD1: 18.8
ØD2: 12.45
ØD3: 22
ØD4: 17
ØT: -
Ød5: -
G: M16xP2.0
fig: 4
BE813MW04A
Type:BT 50-45PBMAZAKW: 30
L: 65.2
L1: 25.1
L2: 17.58
ØD1: 28.95
ØD2: 20.83
ØD3: 37
ØD4: 25
ØT: -
Ød5: -
G: M24xP3.0
fig: 4
BE813MW05A
Type:CAT 40PB-MAZAKW: 19
L: 41.1
L1: 16.1
L2: 11
ØD1: 18.8
ØD2: 12.45
ØD3: 22
ØD4: 17
ØT: -
Ød5: -
G: M16xP2.0
fig: 4
