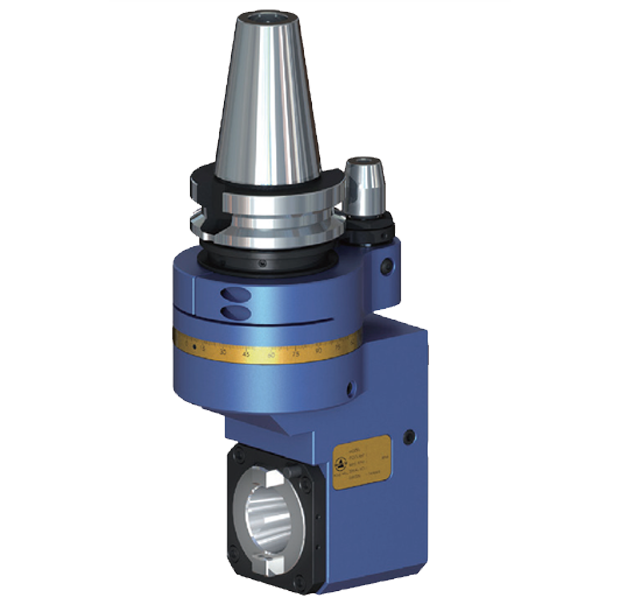

CPM Type Aluminum Offset Angle Head
Aluminum Angle Head
CPM Type Aluminum Offset Angle Head
- The output interface of BT40 ensures wide- range application with various BT40 Tool Holder.
- O set design ensures compact body and largely eliminates interference.
- O set design eliminates the protrusion of tools and enhances working rigidity.
- Special tool-locking design ensures easier tool engagement and release.
- Can be automatic tool changed. Increases productivity.
- Cutting Direction can be adjusted from 0~360 degrees.
| Run-out | 0.002 mm |
|---|---|
| Material | Aerospace Aluminum Alloy / Alloy Steel |
| R.P.M. | Max. 4000 RPM |
| Torque | Max. 50 Nm |
| Gear Ratio | 1:1 |
| Spindle Type | BT, SK(ISO), CAT |
| Standard Accessory | Tool-Locking Plate, L Type Wrench |
| Output Rotation | Reverse to Input Rotation |
SPECIFICATIONS
(Please contact the sales about the latest specification of products)
BTCPM2100010
(Unit/mm)Type：BT50-D42.230
A：230、B：45、C：122
D：163、E：145、F：100
G：132、H：28、I：90
J：BT40
K：80/85/110
L：24、M：165
N.W.(KG)：14.8
(Unit/mm)
BTCPM2100020
(Unit/mm)Type：SK50-D42.230
A：230、B：45、C：122
D：163、E：145、F：100
G：132、H：28、I：90
J：BT40
K：80/85/110
L：24、M：165
N.W.(KG)：14.8
(Unit/mm)
BTCPM2100030
(Unit/mm)Type：CAT50-D42.230
A：230、B：45、C：122
D：163、E：145、F：100
G：132、H：28、I：90
J：BT40
K：80/85/110
L：24、M：165
N.W.(KG)：14.8
(Unit/mm)
