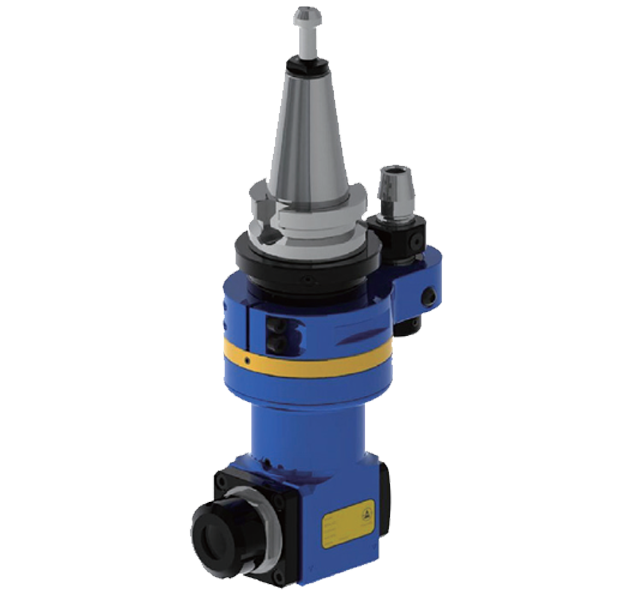

CPM Type Aluminum Angle Head(Int.)

Aluminum Angle Head

CPM Type Aluminum Angle Head(Int.)

  • 6000 rpm high speed processing. Increases machining e ciency.
  • Compact and lighter body design is suitable for machines with light-load magazine and high speed ATC system.
  • Can be automatic tool changed. Increases productivity.
  • Cutting Direction can be adjusted from 0~360 degrees.

Run-out 0.002 mm
Material Aerospace Aluminum Alloy
R.P.M. Max. 6000 RPM
Torque Max. 15 Nm
Gear Ratio 1:1
Spindle Type BT, SK(ISO), CAT
Standard Accessory Open End Wrench, ER Wrench, ER Nut
Output Rotation Reverse to Input Rotation
Max. Coolant Bar 30 bar

Product Apps

Required number

SPECIFICATIONS
(Please contact the sales about the latest specification of products)
BTCPM2000010
(Unit/mm)
Type：BT30-A04.180G-1
A：180、B：31.2、C：90
D：84.5、E：26.5、F：68.7
G：43.5、H：42、I：60
J：1-16[ER25] K：65、L：25、M：120
N.W.(KG)：5.3
(Unit/mm)
*Int：中心出水 Internal Coolant
BTCPM2000020
(Unit/mm)
Type：BT40-A04.180G-1
A：180、B：31.2、C：90
D：84.5、E：26.5、F：68.7
G：43.5、H：42、I：60
J：1-16[ER25] K：65、L：25、M：120
N.W.(KG)：5.8
(Unit/mm)
*Int：中心出水 Internal Coolant
BTCPM2000030
(Unit/mm)
Type：SK30-A04.180G-1
A：180、B：31.2、C：90
D：84.5、E：26.5、F：68.7
G：43.5、H：42、I：60
J：1-16[ER25] K：65、L：25、M：120
N.W.(KG)：5.3
(Unit/mm)
*Int：中心出水 Internal Coolant
BTCPM2000040
(Unit/mm)
Type：SK40-A04.180G-1
A：180、B：31.2、C：90
D：84.5、E：26.5、F：68.7
G：43.5、H：42、I：60
J：1-16[ER25] K：65、L：25、M：120
N.W.(KG)：5.8
(Unit/mm)
*Int：中心出水 Internal Coolant
BTCPM2000060
(Unit/mm)
Type：CAT40-A04.180G-1
A：180、B：31.2、C：90
D：84.5、E：26.5、F：68.7
G：43.5、H：42、I：60
J：1-16[ER25] K：65、L：25、M：120
N.W.(KG)：5.8
(Unit/mm)
*Int：中心出水 Internal Coolant
