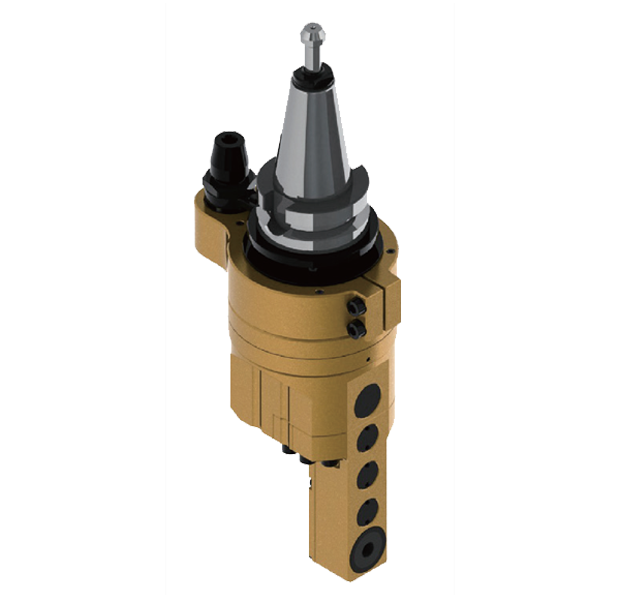

CPL Type Modular Angle Head-Ultra Slim
Angle Head
CPL Type Modular Angle Head-Ultra Slim
- Compact and longer body design is suitable for machining the deep-hole and deep-slot.
- Can be automatic tool changed. Increases productivity.
- Cutting Direction can be adjusted from 0-360 degrees.
| Run-out | 0.002 mm |
|---|---|
| Material | Alloy Steel |
| R.P.M. | Max. 6000 RPM |
| Torque | Max. 6 Nm |
| Drilling | Max. 6 mm |
| Tapping | Max. M4 |
| Gear Ratio | 1:1 |
| Spindle Type | BT, SK(ISO), CAT |
| Standard Accessory | T Type Wrench |
| Output Rotation | Reverse to Input Rotation |
SPECIFICATIONS
(Please contact the sales about the latest specification of products)
BTCPL1700010
(Unit/mm)Type：BT40-C4.65
A：230、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：65、M：82.5
N.W.(KG)：6.6
(Unit/mm)
BTCPL1700020
(Unit/mm)Type：BT50-C4.80
A：237、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：80、M：82.5
N.W.(KG)：9
(Unit/mm)
BTCPL1700030
(Unit/mm)Type：BT50-C4.110
A：237、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：110、M：82.5
N.W.(KG)：9
(Unit/mm)
BTCPL1700040
(Unit/mm)Type：SK40-C4.65
A：230、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：65、M：82.5
N.W.(KG)：6.6
(Unit/mm)
BTCPL1700050
(Unit/mm)Type：SK50-C4.80
A：237、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：80、M：82.5
N.W.(KG)：9
(Unit/mm)
BTCPL1700060
(Unit/mm)Type：SK50-C4.110
A：237、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：110、M：82.5
N.W.(KG)：9
(Unit/mm)
BTCPL1700070
(Unit/mm)Type：CAT40-C4.65
A：230、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：65、M：82.5
N.W.(KG)：6.6
(Unit/mm)
BTCPL1700080
(Unit/mm)Type：CAT50-C4.80
A：237、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：80、M：82.5
N.W.(KG)：9
(Unit/mm)
BTCPL1700090
(Unit/mm)Type：CAT50-C4.110
A：237、B：16、C：95
D：86、E：31.5、F：80
G：44、H：31、J：2-6[ADC6]
K：20、L：110、M：82.5
N.W.(KG)：9
(Unit/mm)
