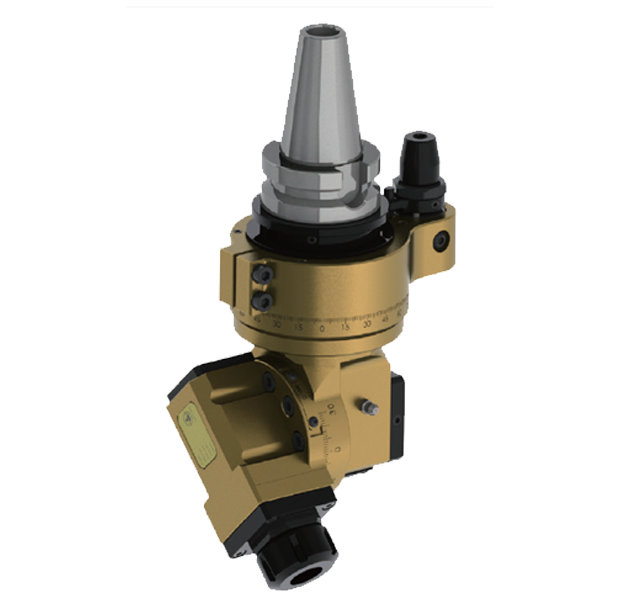

CPL Type Light Angle Head-Universal
Universal Angle Head
CPL Type Light Angle Head-Universal
- Cutting angle can be set from 0°-±120° for various applications.
- Compact design provides extra strength, oil-proof, dust-proof, and duration.
- Can be automatic tool changed. Increases productivity.
- Enclosed Positioning Pin: Cutting Direction can be adjusted from 0~360 degrees. It allows higher clamping torque and cutting direction could remain during the machining.
| Run-out | 0.002 mm |
|---|---|
| Material | Alloy Steel |
| R.P.M. | Max. 4000 RPM |
| Torque | Max. 60 Nm |
| Gear Ratio | 1:1 |
| Spindle Type | BT, SK(ISO), CAT |
| Standard Accessory | Open End Wrench, L Type Wrench |
| Output Rotation | Reverse to Input Rotation |
SPECIFICATIONS
(Please contact the sales about the latest specification of products)
BTCPL15000010
(Unit/mm)Type：BT30-B1.55
A：130、B max：72-79、C：73
D：61.5、E：34.5、F：22.5
G：45、H：36、J：36.5
K：140、L：55、M：36
N：1-13[ER20]
N.W.(KG)：4
(Unit/mm)
BTCPL15000020
(Unit/mm)Type：SK30-B1.55
A：130、B max：72-79、C：73
D：61.5、E：34.5、F：22.5
G：45、H：36、J：36.5
K：140、L：55、M：36
N：1-13[ER20]
N.W.(KG)：4
(Unit/mm)
BTCPL15000040
(Unit/mm)Type：BT30-B1.65
A：130、B max：72-79、C：73
D：61.5、E：34.5、F：22.5
G：45、H：36、J：36.5
K：140、L：55、M：36
N：1-13[ER20]
N.W.(KG)：4
(Unit/mm)
BTCPL15000050
(Unit/mm)Type：BT40-B1.65
A：130、B max：72-79、C：73
D：61.5、E：34.5、F：22.5
G：45、H：36、J：36.5
K：140、L：55、M：36
N：1-13[ER20]
N.W.(KG)：4.5
(Unit/mm)
BTCPL15000060
(Unit/mm)Type：SK30-B1.65
A：130、B max：72-79、C：73
D：61.5、E：34.5、F：22.5
G：45、H：36、J：36.5
K：140、L：55、M：36
N：1-13[ER20]
N.W.(KG)：4
(Unit/mm)
BTCPL15000070
(Unit/mm)Type：SK40-B1.65
A：130、B max：72-79、C：73
D：61.5、E：34.5、F：22.5
G：45、H：36、J：36.5
K：140、L：55、M：36
N：1-13[ER20]
N.W.(KG)：4.5
(Unit/mm)
BTCPL15000090
(Unit/mm)Type：CAT40-B1.65
A：130、B max：72-79、C：73
D：61.5、E：34.5、F：22.5
G：45、H：36、J：36.5
K：140、L：55、M：36
N：1-13[ER20]
N.W.(KG)：4.5
(Unit/mm)
