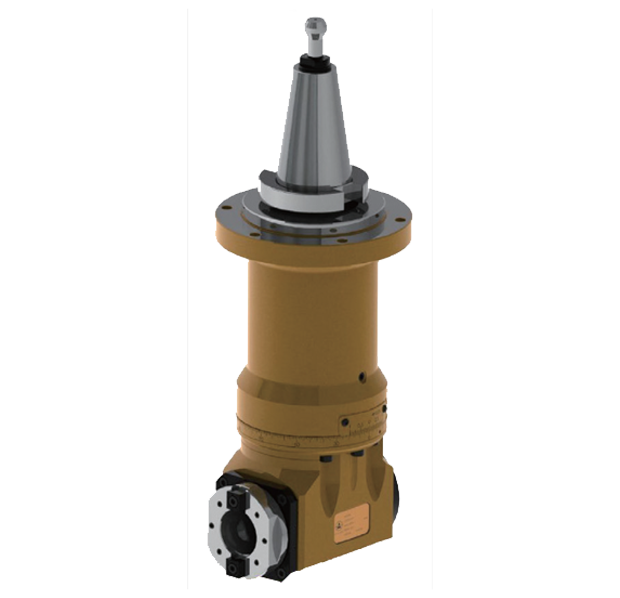

CPK Type Heavy Duty Angle Head-Longer
Heavy Duty Angle Head
CPK Type Heavy Duty Angle Head-Longer
- The output interface of BT40 ensures wide- range application with various BT40 tool holders.
- Mount directly on the machine spindle surface. Rugged body construction for heavy duty cutting.
- Interchangeable among same taper machines by changing the mounting plate.
- Hardened precision spiral bevel gears ensure stable performance with long service life.
- Cutting direction can be adjusted from 0 ~ 360 degree.
| Run-out | 0.002 mm |
|---|---|
| Material | Ductile Cast Iron |
| R.P.M. | Max. 4000 RPM |
| Torque | Max. 100 Nm |
| Gear Ratio | 1:1 |
| Spindle Type | BT, SK(ISO), CAT |
| Standard Accessory | Open End Wrench, L Type Wrench |
| Output Rotation | Reverse to Input Rotation |
SPECIFICATIONS
(Please contact the sales about the latest specification of products)
BTCPK0900010
(Unit/mm)Type：BT40-A2G
A：318、B：46、C：138
D：280、E：100、F：100
G：193、H：88
I：180、J：BT40
N.W.(KG)：30.9
(Unit/mm)
BTCPK0900020
(Unit/mm)Type：BT50-A2G
A：318、B：46、C：138
D：280、E：100、F：100
G：193、H：88
I：180、J：BT40
N.W.(KG)：33.6
(Unit/mm)
BTCPK0900030
(Unit/mm)Type：SK40-A2G
A：318、B：46、C：138
D：280、E：100、F：100
G：193、H：88
I：180、J：BT40
N.W.(KG)：30.9
(Unit/mm)
BTCPK0900040
(Unit/mm)Type：SK50-A2G
A：318、B：46、C：138
D：280、E：100、F：100
G：193、H：88
I：180、J：BT40
N.W.(KG)：33.6
(Unit/mm)
BTCPK0900050
(Unit/mm)Type：CTA40-A2G
A：318、B：46、C：138
D：280、E：100、F：100
G：193、H：88
I：180、J：BT40
N.W.(KG)：30.9
(Unit/mm)
BTCPK0900060
(Unit/mm)Type：CTA50-A2G
A：318、B：46、C：138
D：280、E：100、F：100
G：193、H：88
I：180、J：BT40
N.W.(KG)：33.6
(Unit/mm)
