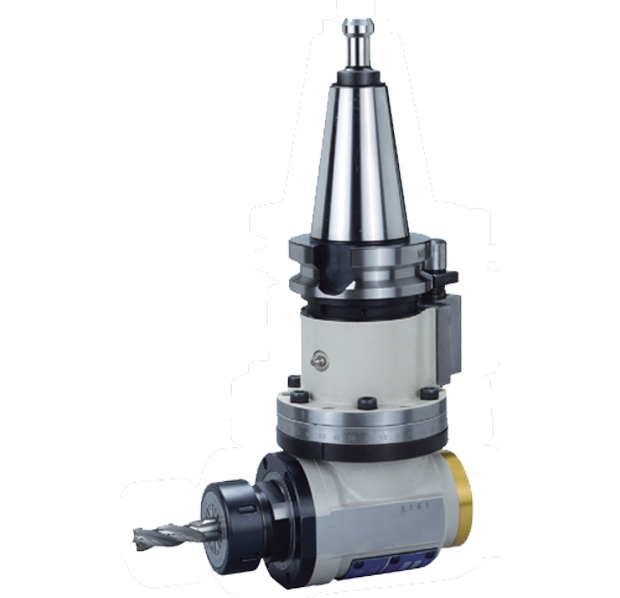

CPB Type 90° Angle Head-ER
90° Angle Head
CPB Type 90° Angle Head-ER
- The body is made of Ductile Cast Iron. High strength steel; stable machining.
- Can be automatic tool changed. Increases productivity.< /li>
| Run-out | 0.002 mm |
|---|---|
| Material | Ductile Cast Iron |
| R.P.M. | Max. 4000 RPM |
| Torque | Max. 47 Nm |
| Gear Ratio | 1:1 |
| Spindle Type | BT, SK(ISO), CAT |
| Standard Accessory | Hook Spanner, Open End Wrench, BT Nut |
| Output Rotation | Reverse to Input Rotation |
SPECIFICATIONS
(Please contact the sales about the latest specification of products)
BTCPB0100010
(Unit/mm)Type：BT40-ER40
A：192、B：44.5、C：120
D：127.5、E max：44、F：70
G：65、H：63
I：90、J：4-26、K：17
L：70/80/85 (Unit/mm)
N.W.(KG)：12.1
BTCPB0100020
(Unit/mm)Type：BT50-ER40
A：195、B：44.5、C：120
D：127.5、E max：44、F：70
G：65、H：63
I：90、J：4-26、K：17
L：80/85/110 (Unit/mm)
N.W.(KG)：14.7
BTCPB0100030
(Unit/mm)Type：SK40-ER40
A：192、B：44.5、C：120
D：127.5、E max：44、F：70
G：65、H：63
I：90、J：4-26、K：17
L：70/80/85 (Unit/mm)
N.W.(KG)：12.1
BTCPB0100040
(Unit/mm)Type：SK50-ER40
A：195、B：44.5、C：120
D：127.5、E max：44、F：70
G：65、H：63
I：90、J：4-26、K：17
L：80/85/110 (Unit/mm)
N.W.(KG)：14.7
BTCPB0100050
(Unit/mm)Type：CAT40-ER40
A：192、B：44.5、C：120
D：127.5、E max：44、F：70
G：65、H：63
I：90、J：4-26、K：17
L：70/80/85 (Unit/mm)
N.W.(KG)：12.1
BTCPB0100060
(Unit/mm)Type：CAT50-ER40
A：195、B：44.5、C：120
D：127.5、E max：44、F：70
G：65、H：63
I：90、J：4-26、K：17
L：80/85/110 (Unit/mm)
N.W.(KG)：14.7
