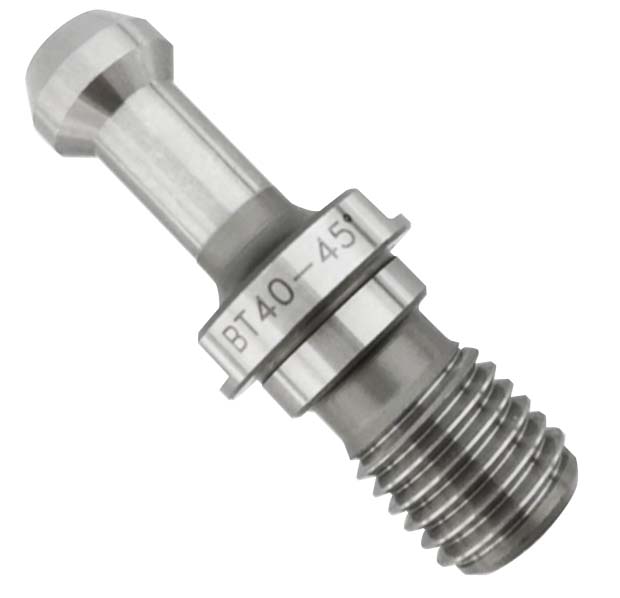

Pull Stud BT Type / Coolant Thru-Hole Models
BT Pull Stud
SPECIFICATIONS
(Please contact the sales about the latest specification of products)
BE812BW04A
Type BT-a゜: BT40-45゜T: Ø4
W: 19
L: 60
L1: 35
ØD1: 15
ØD2: 10
ØD3: 23
ØD4: 17
G: M16
BE812BW05A
Type BT-a゜: BT40-60゜T: Ø4
W: 19
L: 60
L1: 35
ØD1: 15
ØD2: 10
ØD3: 23
ØD4: 17
G: M16
BE812BW06A
Type BT-a゜: BT40-90゜T: Ø4
W: 19
L: 60
L1: 35
ØD1: 15
ØD2: 10
ØD3: 23
ØD4: 17
G: M16
BE812BW07A
Type BT-a゜: BT50-45゜T: Ø7
W: 30
L: 85
L1: 45
ØD1: 23
ØD2: 17
ØD3: 38
ØD4: 25
G: M24
BE812BW08A
Type BT-a゜: BT50-60゜T: Ø7
W: 30
L: 85
L1: 45
ØD1: 23
ØD2: 17
ØD3: 38
ØD4: 25
G: M24
BE812BW09A
Type BT-a゜: BT50-90゜T: Ø7
W: 30
L: 85
L1: 45
ØD1: 23
ØD2: 17
ØD3: 38
ØD4: 25
G: M24
