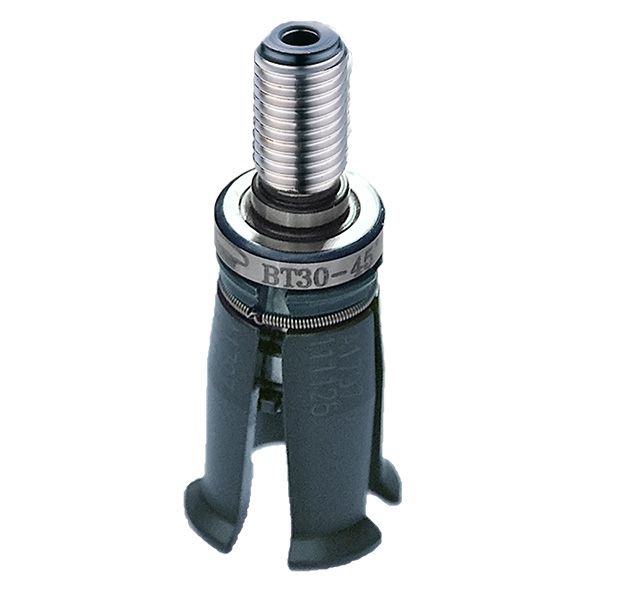

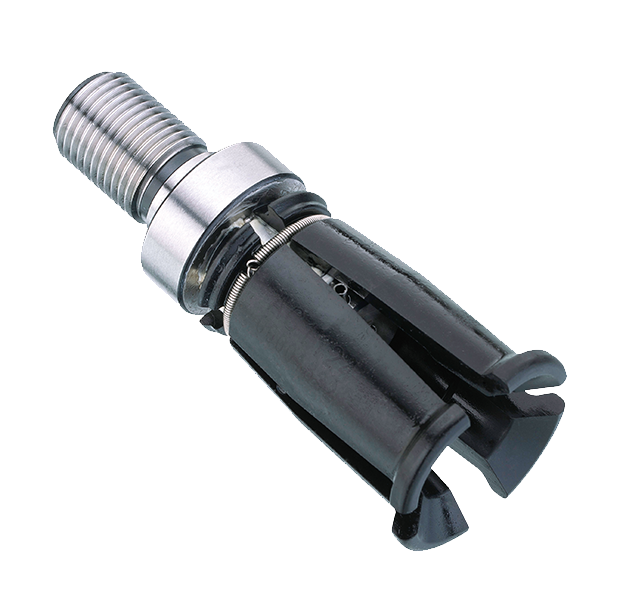

四瓣爪 MAS 403 PULL STUD TYPE CLAMPING
Spindle Clamping
四瓣爪 MAS 403 PULL STUD TYPE CLAMPING
1.四瓣爪材料皆以合金鋼製成。
2.此四瓣爪依據MAS 403標準工具規範製作。
3.一體式分隔爪片設計適用於各種高低轉速之主軸。
4.爪片表面經耐磨耗、防腐蝕之特殊處理，拉力經循環壽命測試機測試可承受1000Kg、100萬次(*BT40.為例) 。
5.採用易拆裝設計，適於各型系列主軸使用。
6.同步採用德國BERG之說明規範。
2.此四瓣爪依據MAS 403標準工具規範製作。
3.一體式分隔爪片設計適用於各種高低轉速之主軸。
4.爪片表面經耐磨耗、防腐蝕之特殊處理，拉力經循環壽命測試機測試可承受1000Kg、100萬次(*BT40.為例) 。
5.採用易拆裝設計，適於各型系列主軸使用。
6.同步採用德國BERG之說明規範。
產品型號
(最新產品規格資訊請與業務聯繫)
BA900BGB30001A
規格: BT30-45゜A゜: 45゜
a: 19
b: 17.8
c: 20.2
d: 10
e: 24
g: 50
h: 47
f: M10*1.5P
i: 20
k: 37
l: 7.5
m: 3.5
n: 3
o: 3
p: 21
hL: 3
Fs max KN: 10
MA(Nm): 20
BA900BGB30002A
規格:BT30-30゜A゜: 30゜
a: 19
b: 17.8
c: 20.2
d: 10
e: 24
g: 50
h: 47
f: M10*1.5P
i: 20
k: 37
l: 7.5
m: 3.5
n: 3
o: 3
p: 21
hL: 3
Fs max KN: 10
MA(Nm): 20
BA900BGB30003A
規格: BT30-90゜A゜: 90゜
a: 19
b: 17.8
c: 20.2
d: 10
e: 24
g: 50
h: 47
f: M10*1.5P
i: 20
k: 37
l: 7.5
m: 3.5
n: 3
o: 3
p: 21
hL: 3
Fs max KN: 10
MA(Nm):20
BA900BGB40001A
規格: BT40-45゜A゜: 45゜
a: 28
b: 26.4
c: 28.5
d: 16
e: 35
g: 82
h: 70
f: M16*1.5P
i: 26
k: 52
l: 10
m: 4.5
n: 6
o: 4
p: 33
hL: 5
Fs max KN: 18
MA(Nm):65
BA900BGB40002A
規格: BT40-30゜A゜: 30゜
a: 28
b: 26.4
c: 28.5
d: 16
e: 35
g: 82
h: 70
f: M16*1.5P
i: 26
k: 52
l: 10
m: 4.5
n: 6
o: 4
p: 33
hL: 5
Fs max KN: 18
MA(Nm):65
BA900BGB40003A
規格: BT40-90゜A゜: 90゜
a: 28
b: 26.4
c: 28.5
d: 16
e: 35
g: 82
h: 70
f: M16*1.5P
i: 26
k: 52
l: 10
m: 4.5
n: 6
o: 4
p: 33
hL: 5
Fs max KN: 18
MA(Nm):65
BA900BGB50001A
規格: BT50-45゜A゜: 45゜
a: 43
b: 40.4
c: 43.5
d: 22
e: 54
g: 98
h: 90
f: M22*1.5P
i: 34.5
k: 69
l: 16
m: 5
n: 9
o: 5
p: 37
hL: 8
Fs max KN: 35
MA(Nm):160
BA900BGB50002A
規格: BT50-30゜A゜: 30゜
a: 43
b: 40.4
c: 43.5
d: 22
e: 54
g: 98
h: 90
f: M22*1.5P
i: 34.5
k: 69
l: 16
m: 5
n: 9
o: 5
p: 37
hL: 8
Fs max KN: 35
MA(Nm):160
BA900BGB50003A
規格: BT50-90゜A゜: 90゜
a: 43
b: 40.4
c: 43.5
d: 22
e: 54
g: 98
h: 90
f: M22*1.5P
i: 34.5
k: 69
l: 16
m: 5
n: 9
o: 5
p: 37
hL: 8
Fs max KN: 35
MA(Nm):160
BA900BGB60001A
規格: BT60-45゜A゜: 45゜
a: 62
b: 58.6
c: 62.5
d: 30
e: 77
g: 130
h: 117
f: M30*1.5P
i: 40
k: 96
l: 23
m: 6.5
n: 16
o: 5
p: 49.5
hL: 10.5
Fs max KN: 70
MA(Nm):450
