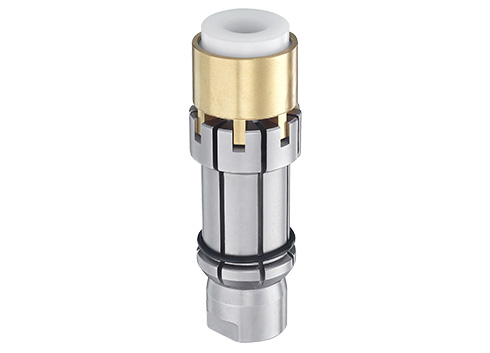

HSK 拉爪

Spindle Clamping

1.HSK系列爪轴、爪片使用特殊合金钢材质制成。
2.爪轴、爪片表面经耐磨耗、防腐蚀之特殊处理，经循环寿命测试机测试可承受100万次作动(HSK63A为例)。
3.同步采用德国OTT之说明规范。

规格: HSK32A
a: 32
b: 17
c: 22.5
d: 17
e: 62.5
f:43
g: 30
h: 5.1
h max: 7.5
l: 8.5
j: 6.6
Fs max(KN): 5
MA(Nm): 10
SW(mm):12

规格: HSK40A
a: 40
b: 21
c: 26.5
d: 21
e: 78
f: 58
g: 44
h: 5.6
h max: 8
l: 8.5
j: 8.6
Fs max(KN): 6.8
MA(Nm): 15
SW(mm):15

规格: HSK50A
a: 50
b: 26
c: 33
d: 26
e: 84
f: 61
g: 45
h: 6.4
h max: 9
l: 10.5
j: 10.6
Fs max(KN): 11
MA(Nm): 20
SW(mm):18

规格: HSK63A
a: 63
b: 34
c: 41.6
d: 34
e: 94
f: 69
g: 52
h: 7.4
h max: 10
l: 10.5
j: 14.6
Fs max(KN): 18
MA(Nm): 30
SW(mm):22

规格: HSK100A
a: 100
b: 53
c: 63
d: 53
e: 124
f: 93
g: 70
h: 9.15
h max: 12.5
l: 13
j: 18.4
Fs max(KN): 45
MA(Nm): 50
SW(mm):36
